Eventide DSP4000  •  Digital Circuitry
Eventide DSP4000 - Patch Editor * …

Eventide DSP4000 - Opened * Top cover removed

Eventide DSP4000 - Circuit Boards * …

Eventide DSP4000 - Circuit Boards * …

Eventide DSP4000 - Power Supply * …

Eventide DSP4000 - Signal Processor * Motorola 56001 24-bit digital signal processor (DSP)

Eventide DSP4000 - Central Processor * Motorola 68000 - 16/32-Bit CPU

Next slide

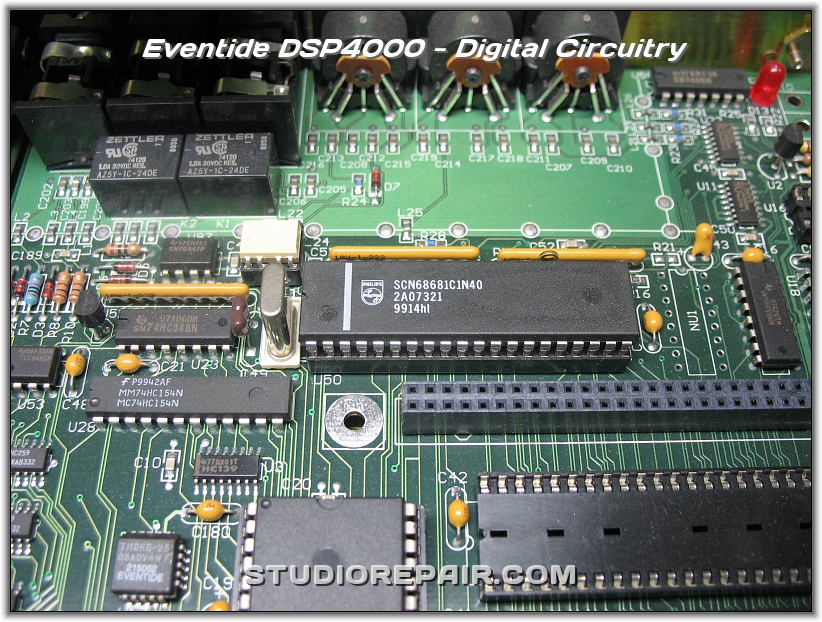

Eventide DSP4000 - Digital Circuitry - Image by Nikolaus Riehm - Equipment courtesy of Gutleut Studios
Eventide DSP4000 - Analog I/O * …

Eventide DSP4000 - Converters * …

Eventide DSP4000 - Analog I/O * …

Eventide DSP4000 - D/A Converter * Cirrus Logic CS4390-KS 24-Bit Stereo D/A Converter

Eventide DSP4000 - A/D Converter * Cirrus Logic CS5360-KS 24-Bit Stereo A/D Converter

Eventide DSP4000 - v2.000 ROMs * System, Modules and Preset ROMs
