Roland JP-8000  •  Display

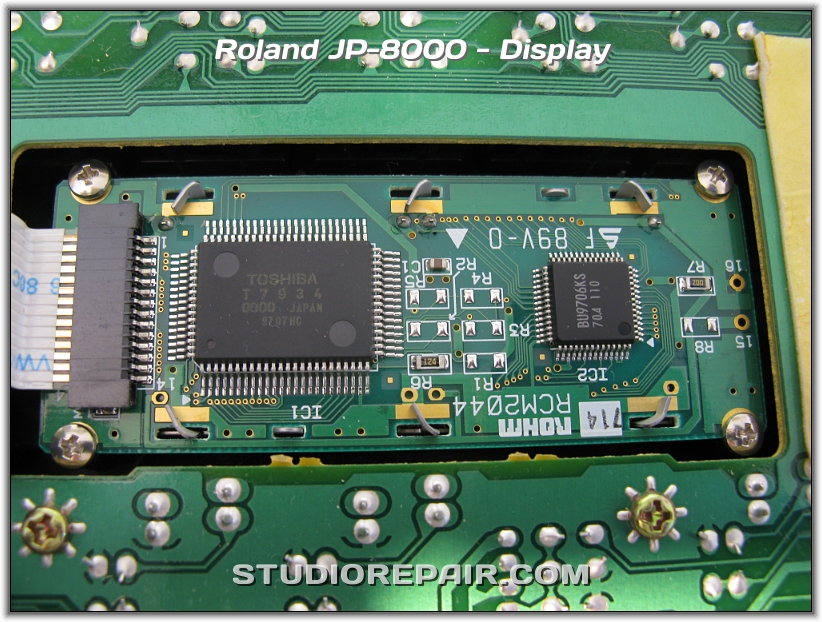

Rohm RCM2044 16 Characters x 2 Line, LED Backlit, Transflective-Type, Character Module
Roland JP-8000 - Panel Board A * …

Roland JP-8000 - Jack Board * …

Roland JP-8000 - Jack Board * …

Roland JP-8000 - Main Board * 4× Roland TC170C140 DSP ASIC & a Hitachi HD6413002 - H8/3002 32-Bit Microcontroller

Roland JP-8000 - Signal Processor * Roland TC170C140 DSP ASIC (Part-# R00892556)

Roland JP-8000 - Microcontroller * Hitachi HD6413002 - H8/3002 32-Bit Microcontroller

Roland JP-8000 - D/A Section * NEC μPD63200GS: 18-Bit DAC (Electrolytics of the Audio Signal Path Removed)

Next slide

Roland JP-8000 - Display - Image by Nikolaus Riehm
