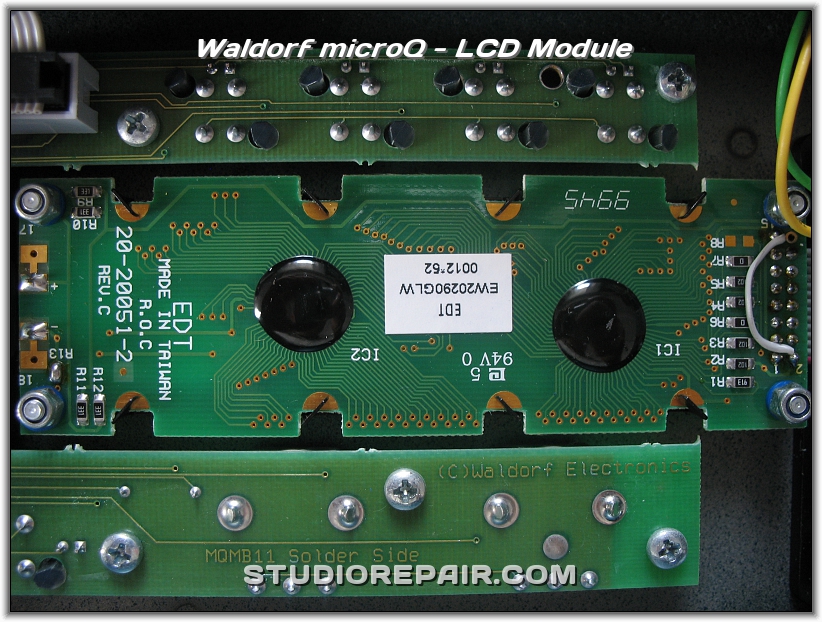

Waldorf microQ  •  LCD Module
Waldorf microQ - Disassembled * …

Waldorf microQ - Digital Circuitry * …

Waldorf microQ - Motorola DSP56362 * 56362 digital signal processor

Waldorf microQ - Microcontroller * Motorola/Freescale MC68331 32-bit microcontroller

Waldorf microQ - AK4527 Codec * AKM AK4527 - A single chip CODEC that includes two channels of ADC and six channels of DAC.

You have reached the last slide

Waldorf microQ - LCD Module - Image by Nikolaus Riehm
